小小拉桿，如何撐起橋梁“穩穩的幸�！�时间：2025-02-18 作者：河北鎧銘金屬制品有限公司【原创】 阅读 小小拉桿，如何撐起橋梁“穩穩的幸�！�防落梁拉桿：橋梁安全的隱形衛士
在現代交通網絡中，橋梁作為關鍵的交通樞紐，承載著巨大的交通流量，對人們的出行和經濟發展起著至關重要的作用。而防落梁拉桿，作為保障橋梁安全的重要裝置，正默默地守護著橋梁的穩固與安全，堪稱橋梁安全的隱形衛士。 橋梁在使用過程中，會面臨各種復雜的自然環境和外力作用，如地震、強風、洪水以及車輛的頻繁沖擊等。這些因素都可能對橋梁結構造成嚴重的破壞，甚至導致梁體脫落，引發極其嚴重的安全事故。據相關數據顯示，在過去的地震災害中，許多橋梁因缺乏有效的防落梁措施，梁體在地震的強烈晃動下從橋墩上脫落，不僅阻斷了交通，還造成了巨大的財產損失和人員傷亡。而防落梁拉桿的出現，為解決這一問題提供了有效的手段。 一、防落梁拉桿揭秘

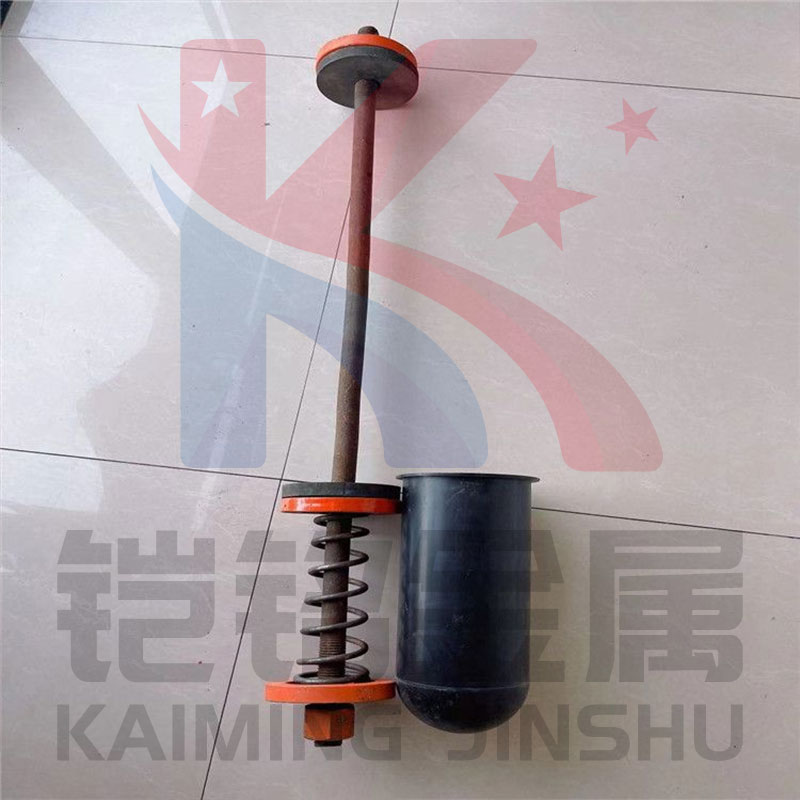

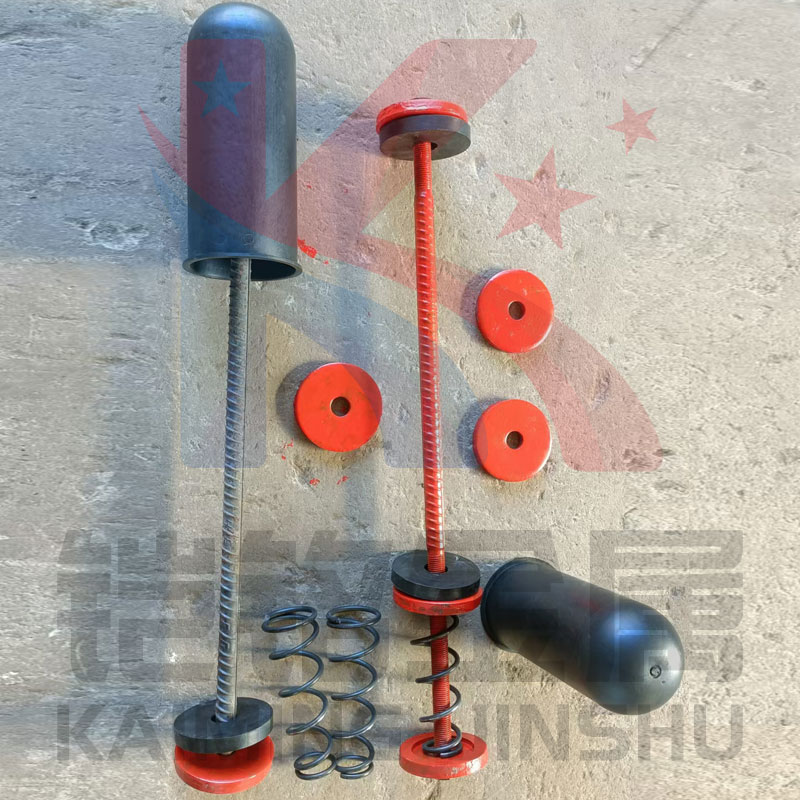

（一）結構組成防落梁拉桿主要由主體拉桿、連接部件以及一些輔助裝置構成 。主體拉桿是核心部件，通常選用高強度鋼材制成，如常見的 Q345B 鋼材，這種鋼材具有良好的綜合力學性能，屈服強度高，能夠承受較大的拉力，確保在極端外力作用下自身不會輕易發生斷裂。連接部件則用于將主體拉桿與橋梁的梁體和橋墩緊密相連，常見的連接部件包括螺栓、錨具等。螺栓一般采用高強度螺栓，其緊固力強，能保證連接的可靠性；錨具則通過特殊的錨固方式，將拉桿牢固地固定在梁體和橋墩上，防止在使用過程中出現松動。此外，一些防落梁拉桿還配備了緩沖裝置，如橡膠墊、彈簧等，這些輔助裝置能夠在地震等強烈外力作用下，通過自身的變形來吸收和緩沖能量，減少對主體結構的沖擊。 （二）工作原理防落梁拉桿的工作原理基于力學中的約束和能量吸收原理。在正常情況下，橋梁結構處于穩定狀態，防落梁拉桿處于相對松弛的狀態，但依然保持一定的預緊力，以適應橋梁因溫度變化、車輛行駛等因素引起的微小位移。當遭遇地震、強風等自然災害時，橋梁梁體會產生劇烈的晃動和位移。此時，防落梁拉桿迅速發揮作用，主體拉桿憑借其高強度的特性，對梁體的位移形成約束。由于拉桿兩端分別與梁體和橋墩連接，當梁體試圖發生過大位移時，拉桿會產生反向的拉力，阻止梁體繼續移動，將梁體的位移限制在安全范圍內，從而防止梁體從橋墩上脫落。 同時，緩沖裝置開始發揮作用。以橡膠墊為例，當?shù)卣鸩▊鬟f到橋梁時，橡膠墊受到擠壓和拉伸，利用橡膠的彈性變形來吸收地震能量，將地震的動能轉化為橡膠的彈性勢能，從而減小梁體受到的沖擊力。彈簧則通過自身的伸縮變形來緩沖外力，使梁體的運動更加平穩，避免因瞬間的強大沖擊力而導致結構損壞。這種約束與能量吸收相結合的工作方式，使得防落梁拉桿能夠在關鍵時刻保障橋梁的安全穩定，為橋梁抵御自然災害提供了有力的支持。 二、應用場景與實例

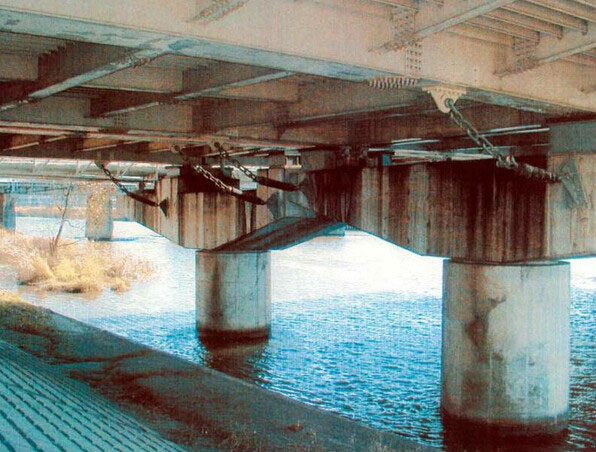

（一）不同類型橋梁的應用防落梁拉桿憑借其出色的適應性，在各類橋梁中都有著廣泛的應用。在簡支梁橋中，由于每跨梁體相對獨立，在地震或強風作用下，梁體容易發生位移甚至脫落。防落梁拉桿通過將梁體與橋墩緊密相連，限制了梁體的位移。例如，在一些小型公路簡支梁橋上，防落梁拉桿安裝在梁體的兩端與橋墩之間，當遇到強風天氣時，拉桿能夠有效阻止梁體因風力作用而產生的橫向位移，保障了橋梁的安全通行。 在連續梁橋中，雖然梁體整體連續性較好，但在地震等極端情況下，不同梁段之間的相對位移仍然可能對橋梁結構造成破壞。防落梁拉桿通常布置在連續梁橋的橋墩與梁體連接處以及各梁段的伸縮縫附近。以某城市的大型連續梁橋為例，在其建造過程中，根據橋梁的結構特點和當?shù)氐牡卣鹪O(shè)防要求，在每個橋墩與梁體的連接處安裝了多組防落梁拉桿，并且在伸縮縫兩側也設置了特殊設計的防落梁裝置。這些拉桿和裝置在日常使用中，能夠適應橋梁因溫度變化、車輛荷載等因素引起的正常伸縮和變形；而在遭遇地震時，它們能夠協同工作，有效地限制梁體的位移，防止梁體之間發生碰撞和脫落，確保了橋梁在地震中的安全穩定。 對于拱橋而言，防落梁拉桿主要安裝在拱肋與橋墩、橋臺的連接處。拱橋在承受荷載時，拱肋會產生水平推力，而在地震等情況下，這種水平力會加劇。防落梁拉桿可以在這些關鍵部位對拱肋的位移進行約束，防止拱肋因水平位移過大而與橋墩、橋臺脫離，保證了拱橋的整體穩定性。像一些歷史悠久的石拱橋，在進行抗震加固時，也會巧妙地增設防落梁拉桿，使其在保留原有風貌的同時，增強了抗震能力 。 （二）實際案例分析在 2011 年日本發生的東日本大地震中，位于宮城縣的一座高速公路橋梁就充分展現了防落梁拉桿的重要作用。這座橋梁采用了連續梁結構，在建設時按照當?shù)氐目拐饦?biāo)準安裝了防落梁拉桿。地震發生時，震級高達 9.0 級，強烈的地震波使得橋梁周邊的許多建筑都遭受了嚴重的破壞，而這座橋梁卻在防落梁拉桿的保護下，保持了相對穩定。 地震后，相關部門對橋梁進行了詳細檢查。發現雖然橋梁在地震中產生了一定的位移和振動，但由于防落梁拉桿的約束作用，梁體并沒有從橋墩上脫落，只是部分防落梁拉桿出現了一定程度的拉伸變形。經過評估，這些拉桿的變形仍在設計允許范圍內，經過簡單修復后，橋梁就可以恢復正常使用。而與之相鄰的一座未安裝防落梁拉桿的橋梁則遭遇了嚴重的落梁事故，梁體從橋墩上脫落，導致交通完全中斷，修復工作耗費了大量的時間和資金。 這一案例充分證明了防落梁拉桿在地震等自然災害中對橋梁的保護作用。它不僅能夠有效防止梁體脫落，保障橋梁結構的完整性，還能在一定程度上減少橋梁的損壞程度，降低修復成本，縮短交通中斷時間，對于保障交通運輸?shù)臅惩ê蜑?zāi)后救援工作的順利開展具有重要意義。 三、安裝與維護要點
（一）安裝流程與注意事項防落梁拉桿的安裝是一項嚴謹且關鍵的工作，需要遵循嚴格的流程和注意事項，以確保其能夠有效發揮作用。在安裝前，首先要對橋梁的梁體和橋墩進行全面檢查，確認其表面平整、無雜物和裂縫，為后續安裝提供良好的基礎條件。同時，要根據橋梁的設計圖紙和相關規范，精確確定防落梁拉桿的安裝位置，并做好標記。 安裝時，先將連接部件與梁體和橋墩進行初步連接。對于采用螺栓連接的方式，要確保螺栓的規格和長度符合設計要求，在擰緊螺栓時，需使用扭矩扳手按照規定的扭矩值進行操作，以保證連接的緊固程度均勻一致。例如，對于常見的 M20 高強度螺栓，其規定的扭矩值一般在 200 - 250N・m 之間 ，通過嚴格控制扭矩，能夠有效避免因螺栓松動導致防落梁拉桿失效的情況發生。 在安裝主體拉桿時，要注意其與連接部件的連接精度，確保拉桿能夠準確地傳遞拉力。如果采用焊接連接，焊接工藝至關重要。焊接人員需具備專業資質，嚴格按照焊接工藝規程進行操作，控制好焊接電流、電壓和焊接速度等參數。焊接完成后，要對焊縫進行外觀檢查，確保焊縫表面光滑、無氣孔、夾渣和裂紋等缺陷。必要時，還需采用超聲波探傷、射線探傷等無損檢測方法對焊縫內部質量進行檢測，確保焊接質量符合要求。 此外，安裝過程中還要注意保護拉桿的表面涂層，避免在運輸、安裝過程中出現劃傷、磨損等情況，影響拉桿的防腐性能。一旦發現涂層受損，應及時進行修補，可采用與原涂層相同的材料和工藝進行修復，確保涂層的完整性，延長拉桿的使用壽命。 （二）定期維護的重要性防落梁拉桿安裝完成后，并非一勞永逸，定期維護是確保其長期正常工作的關鍵環節。由于橋梁長期暴露在自然環境中，防落梁拉桿會受到雨水、潮濕空氣、紫外線以及車輛尾氣等因素的侵蝕，容易出現銹蝕現象。同時，在地震、強風等自然災害以及車輛頻繁行駛產生的振動作用下，拉桿也可能發生變形、松動等情況。 定期檢查拉桿的變形情況是維護工作的重要內容之一。一般建議每隔半年或一年進行一次全面檢查，通過肉眼觀察和使用測量工具（如卡尺、直尺等），測量拉桿的直徑、長度等尺寸，與原始設計數據進行對比，判斷是否存在變形。如果發現拉桿有明顯的彎曲或伸長變形，應及時分析原因�？赡苁怯捎跇蛄航Y(jié)構發生了不均勻沉降，或者受到了超過設計荷載的外力作用。對于變形較小的拉桿，可以采取校正修復的措施；而對于變形嚴重且無法修復的拉桿，則需要及時更換，以確保防落梁系統的有效性。 檢查拉桿的銹蝕情況同樣不容忽視。銹蝕會削弱拉桿的強度，降低其承載能力。在檢查時，要仔細觀察拉桿表面是否有銹斑、銹層剝落等現象。對于輕微銹蝕的部位，可以采用手工除銹或機械除銹的方法，將銹層清除干凈，然后涂抹防銹漆進行防護。對于銹蝕嚴重的拉桿，如出現大面積銹坑或銹穿的情況，必須更換新的拉桿。同時，要注意檢查連接部件的銹蝕情況，確保連接的可靠性。 除了變形和銹蝕檢查，還需要定期檢查拉桿與梁體、橋墩連接部位的緊固程度。通過使用扳手等工具，檢查螺栓是否松動，焊接部位是否有開裂跡象。一旦發現松動或開裂，要及時進行緊固或修復。此外，還可以借助一些先進的檢測技術，如應力應變監測設備，實時監測拉桿的受力狀態，及時發現潛在的安全隱患。 通過定期維護，能夠及時發現并處理防落梁拉桿存在的問題，確保其始終處于良好的工作狀態。這不僅可以延長拉桿的使用壽命，降低維修成本，更重要的是能夠保障橋梁在各種復雜環境和外力作用下的安全穩定，為人們的出行和交通運輸?shù)捻槙程峁﹫詫嵉谋Ｕ稀?/div>
四、發展趨勢與展望（一）技術創新方向隨著科技的飛速發展，防落梁拉桿的技術創新也在不斷推進。智能化監測將成為未來的重要發展方向之一。通過在防落梁拉桿上安裝各類傳感器，如應力傳感器、位移傳感器、振動傳感器等，能夠?qū)崟r監測拉桿的受力狀態、變形情況以及橋梁的振動響應等數據。這些數據通過無線傳輸技術，實時傳輸?shù)奖O(jiān)控中心的計算機系統中。借助先進的數據分析軟件和算法，對數據進行實時分析和處理，一旦發現拉桿的受力異常、變形超過允許范圍或者橋梁出現異常振動等情況，系統能夠立即發出預警信號，通知相關人員及時進行檢查和維護。智能化監測不僅能夠提高監測的準確性和及時性，還能實現對橋梁安全狀況的遠程監控，大大提高了橋梁管理的效率和科學性 。 在材料應用方面，環保材料的研發和應用將是另一個重要趨勢。傳統的防落梁拉桿主要采用鋼材，雖然鋼材具有高強度和良好的力學性能，但在生產和使用過程中，可能會對環境造成一定的影響。未來，研發人員將致力于尋找更加環保的替代材料，如高性能復合材料。這些復合材料不僅具有優異的力學性能，能夠滿足防落梁拉桿的強度和耐久性要求，而且在生產過程中能耗更低，對環境的污染更小。同時，一些新型的防腐材料和表面處理技術也將不斷涌現，進一步提高防落梁拉桿的耐腐蝕性能，延長其使用壽命，減少因更換拉桿而產生的資源浪費和環境污染。 此外，防落梁拉桿的設計也將更加注重與橋梁結構的協同優化。通過采用先進的結構分析軟件和優化算法，對防落梁拉桿與橋梁結構進行一體化設計，使拉桿能夠更好地適應橋梁在各種工況下的受力需求，充分發揮其保護作用。同時，在設計過程中，還將考慮到拉桿的安裝、維護和更換的便利性，降低橋梁全壽命周期的成本。 （二）對橋梁安全的深遠意義
防落梁拉桿作為保障橋梁安全的關鍵裝置，在提升橋梁安全性和保障交通暢通方面具有不可替代的深遠意義。從短期來看，它能夠在地震、強風等自然災害發生時，有效地防止梁體脫落，避免橋梁發生嚴重的結構性破壞，保障了橋梁在災害期間的基本通行能力，為搶險救援工作提供了重要的交通保障。這不僅能夠減少人員傷亡和財產損失，還能在一定程度上穩定社會秩序，增強人們應對自然災害的信心。 從長期角度而言，防落梁拉桿的廣泛應用有助于提高橋梁的使用壽命，降低橋梁的維護成本。通過有效地限制梁體的位移和振動，減少了橋梁結構在長期使用過程中受到的疲勞損傷，延長了橋梁的服役年限。同時，由于防落梁拉桿能夠降低橋梁在自然災害中的損壞程度，減少了大規模修復和重建的需求，從而節省了大量的資金和資源。這對于保障交通基礎設施的可持續發展具有重要意義。 在現代社會，交通網絡的暢通對于經濟的發展和社會的穩定至關重要。橋梁作為交通網絡的重要節點，其安全性直接關系到整個交通系統的運行效率。防落梁拉桿通過保障橋梁的安全穩定，確保了交通的順暢，促進了地區之間的經濟交流和發展。無論是貨物運輸還是人員出行，都能夠更加高效、安全地進行，為社會經濟的繁榮發展提供了堅實的支撐�？梢哉f，防落梁拉桿雖小，卻在保障橋梁安全、促進交通事業發展以及推動社會進步等方面發揮著巨大的作用，它的重要性將隨著時間的推移而愈發凸顯 。 |
